產品介紹

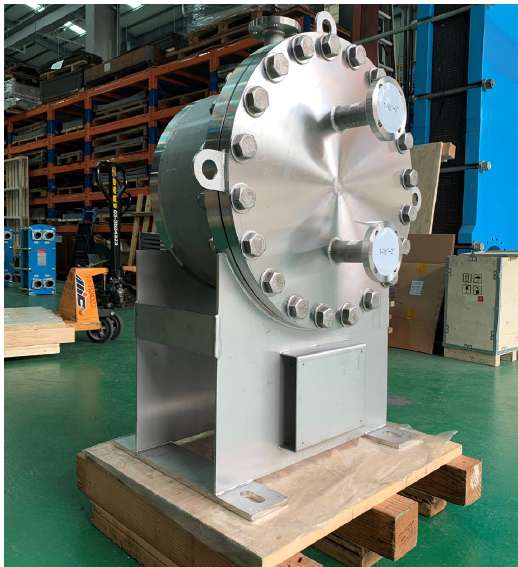

殼板式熱交換器

使用於高溫,高壓系統

舒瑞普德國工廠生產

殼板式熱交換器綜合了板式換熱器(Plate)所需空間小與極高熱傳效率的優點,同時逆流不易結垢的特性,加上管殼式換熱器(Shell and tube)可耐高壓及高溫的優勢,同時相對安全穩定的特點於一身的新型熱交換器。





舒瑞普 殼板式熱交換器 介紹

過往熱交換器產業以板片式(Plate and gasket type) 與管殼式(Shell and tube)為大宗,板片式的熱傳效率高,佔地面積小,操作簡單吊掛方便,同時維修保養容易,但是內含墊片會因時間與流體腐蝕,墊片不耐高溫的缺點,易造成流體外洩等情事。
為了顧及熱傳效率,通常板片厚度設計較薄,即使加大板片厚度,通常無法使用超過 40 Bar等高壓環境。

相對穩定的管殼式雖可以應用於高溫高壓工況,但是占地空間大,吊裝與維修保養清洗不易,重量重,熱傳效率低,在特殊流體情況下容易堵塞,同時價格高昂交期長。

台灣舒瑞普推出殼板式熱交換器,結合如上兩種優點。此新型熱交換器具備高熱傳效率同時耐高溫高壓,內部沒有墊片,產品運作穩定,加上維修保養便捷,替用戶提供新世代的熱交換器選擇。

可用於區域供熱/製冷系統、暖通空調、發電儲能、生物燃料與可再生資源、石油化工、煉油、天然氣與液化天然氣、廢熱回收、普通蒸氣加熱等。




舒瑞普 殼板式熱交換器 特色 ( Features )

  1. 專業人員現場勘查,由設計團隊繪圖,各細節確認到出貨,舒瑞普一條龍服務。
  2. 產品所需空間小,結構緊湊,安裝與現場配管容易。
  3. 與管殼換熱器相比,換熱面積小,換熱效能更高。
  4. 不需墊片,擺脫過往板式換熱器墊片無法用於200°C以上或具有強烈腐蝕性等嚴苛工況限制。
  5. 高溫高壓,從全真空到100 Bar以上。
  6. 流體分布均勻。
  7. 產品分可拆開做清洗。
  8. 核心組件的板片採雷射銲接,板片結構嚴謹穩固,同時多種尺寸可選
  9. 可做蒸發器、冷凝器、冷卻器與加熱器使用。
  10. 可視工況選擇抗腐蝕板材,舒瑞普提供SS304/SS316L/S310 /SS904/SMO254/
     Hastelloy C276,Ti等。
  11. 產品使用年限長彈性大,可按需求採串聯或並聯設計。
  12. 多樣化的接口選擇與適合口徑(DN25~DN600)
  13. 可用於黏度大,高腐蝕性強(如硫酸)等流體
  14. 品質Made in Taiwan,生產交期短
  15. 嚴格把關,售後服務團隊經驗充足,維修時間短。

台灣舒瑞普自1992成立年以來,深耕熱交換器在台灣的市場。
秉持整合式的作業流程,從接單、面談、交貨乃至後續維修,有著全方位專業及快速的服務。

舒瑞普具有美國ASME U Stamp美國機械工程師學會認證 、PED 歐洲壓力容器認證、ABS美國船級社、DNV/GL挪威德國船級社、法國BV , 英國勞式船集及中國CCS與台灣CR船級社、勞式ISO 9001-2015,歐洲焊接認證EN3834-3。
台灣第一類及高壓氣體壓力容器等諸多國際級規範,符合送審規範要求,確保客戶於設備使用上安全無疑慮。




舒瑞普 殼板式熱交換器 為客戶帶來的利益 ( Benefits )

  • 占地空間小,只有過去傳統殼管式30%大小,空間可做其他規劃。
  • 優秀的換熱效能,一台可以取代多台傳統熱交換器,可充分熱能回收。
  • 重量輕,吊裝容易。
  • 保養清洗容易,沒有墊片節省耗材與定時保養費用。
  • 抗腐蝕能力強,設備不易損壞,妥善率高
  • 有競爭力的生產與維修成本
  • 快速的維修團隊與售後服務

熱交換器為工業領域的常見設備,板片式與管殼式最為普及,板式以良好的換熱效能聞名,但是以墊片耗材做流體區隔的限制,使其受限於某些極端高溫高壓的工作環境,如液化天然氣(LNG)的儲存與運送。
同時墊片具有使用年限,需要定期保養計畫更換耗材,或是將熱交換器打開,使用單位需要編列預算與時間供後續保養等用途。

管殼式不含墊片,相對穩定,但是體積與佔地面積大,同時吊裝與維修保養不易,如果用於特殊工況與材質,成本造價高額,設備初期投入金額大。

殼板式的問世,取兩者的長處並且加以改良,既能耐高壓,又不需墊片還可以享受高換熱效能。同時空間要求小,環境限制影響低,加上維修保養容易,設備妥善率高。低廉的營運成本,卻集結各家之長的設備,殼板式換熱器提供尖端工況的客戶全新的解決之道。




舒瑞普 殼板式熱交換器 應用領域

  • oil and gas industry石油與天然氣產業
  • petrochemical industry 石化相關產業
  • Chemical Industry  化工產業
  • Energy Industry  能源
  • Semiconductor industry 半導體業
  • Food industry 食品業
  • Pharmaceutical industry 醫藥業
  • steel mill 鋼鐵製造業
  • Textile Industry 紡織業
  • Marine 海事業
  • HVAC 製冷空調
  • Hotel, Schools, life water. 飯店學校大樓民生生活用水

(1) 發電廠的氣輪機冷卻器,冷凝水冷卻器,給水預熱器等
(2) 區域供暖,焚化爐燃燒過後的餘熱回收與發電等
(3) 食品產業的油冷卻器。
(4) 焚化爐、汙泥水系統的廢熱回收與汙泥加溫處理器等
(5) 化工產業的一般加熱、冷卻器,冷凝器與蒸發器等
(6) 石化化工產業中的石油冷卻器、循環蒸發器等
(7) 天然氣產業中的天然氣脫硫、LNG液化天然氣的保存等
(8) 氨氣與二氧化碳高壓制冷之應用
(9) 廢熱回收與ORC系統的餘熱處理


舒瑞普 殼板式熱交換器 案例分享

殼板式熱交換器於化工廠冷卻器之應用,台灣

問題

客戶廠內之二甲基甲醯胺製程,需要冷卻,但是製程有毒性與不穩定性。
如果用板式換熱器,如墊片老化外洩,則有害液體會揮發到大氣中;但現場受限於空間與吊掛限制,管殼式體積過大同時清洗不易。

應用解決方案

客戶採納舒瑞普的殼板式熱交換器,一次側為流體二甲基甲醯胺,二次側為水。
如果液體外洩,由於外部有殼側設計保護住,所以有害液體不會進入到大氣中,肇生工安意外。

材質 SS304不鏽鋼
總換熱量: 28.16KW
一次側溫度20℃-15℃,二次側9℃-11.5℃

  • 與傳統換熱器相比,重量和體積小,節省空間,安裝容易
  • 售價成本低
  • 相較其他熱交換器,清洗便利,保養容易
  • 不用墊片,節省耗材費用。
  • 耐高溫高壓與腐蝕,不因設備影響運行
  • 換熱效能為傳統式熱交換器數倍
